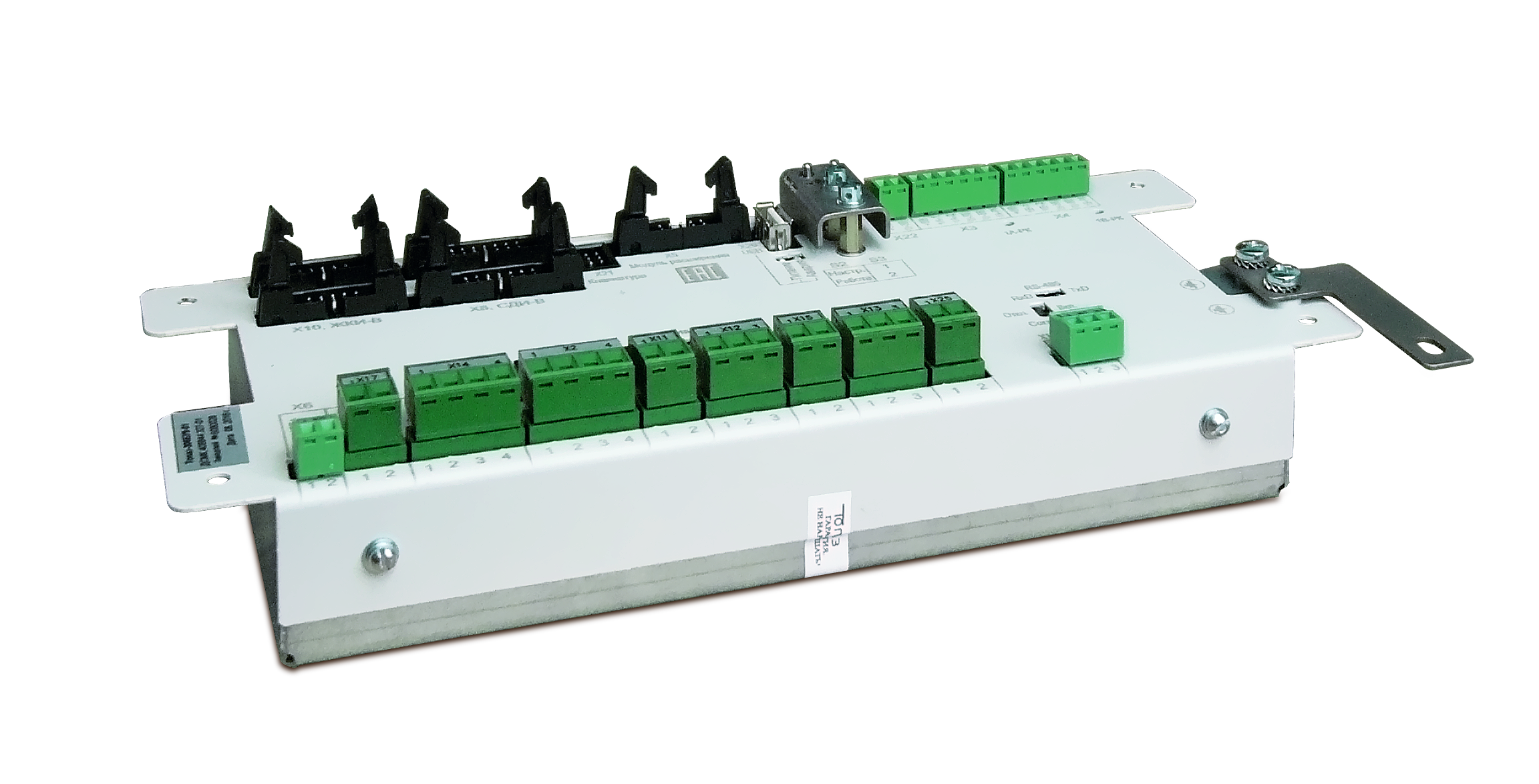

Блок управления "Топаз-306БУ9-01" ДСМК.408844

Блок "Топаз-306БУ9-01" предназначен для управления одно- или двусторонней топливораздаточной колонкой серий "Топаз-42х", "Топаз-2хх", имеющей до 5 рукавов на стороне и оснащенной модулями клавиатуры емкостной серии "Топаз-306МКЕ"
Описание

Блок "Топаз-306БУ9-01" предназначен для управления одно- или двусторонней топливораздаточной колонкой серий "Топаз-42х", "Топаз-2хх", имеющей до 5 рукавов на стороне и оснащенной модулями клавиатуры емкостной серии "Топаз-306МКЕ". Блок управления позволяет подключать СДИ модули индикации “Топаз-156М3-01 БК”,  “Топаз-156М2-01 СДИ” или ЖКИ  модули "Топаз-306БИ2".

Блок обеспечивает одновременный отпуск топлива по одному из рукавов с каждой стороны колонки и выдачу на табло информации о цене, количестве и стоимости отпущенного топлива. Управление двухрукавной колонкой осуществляется непосредственно блоком "Топаз–306БУ9-01"

Для управления колонкой с количеством рукавов более двух используется блок с подключенными к нему модулем расширения серии "Топаз-306MP". Тип подключаемого к устройству модуля определяется количеством рукавов колонки.



Количество рукавов ТРК Тип модуля
4   "Топаз-306МР1-3"
6 "Топаз-306МР2-3"
8 "Топаз-306МР3"
10   "Топаз-306МР4"



Устройство разработано с учетом максимального удобства эксплуатации.

Конструкция и элементная база блока управления обеспечивают надежную работу при температурах от минус 40°С до плюс 50°С и высокую степень помехозащищенности.



Управление устройством осуществляется по интерфейсу RS-485 от системы управления, в качестве которой может быть использован любой из приведенных ниже вариантов:

  • управление от ПДУ или миникомпьютера;
  • управление от ККМ через контроллер;
  • управление от персонального компьютера через контроллер или блок сопряжения.

Для работы используется один из следующих протоколов:

- "Протокол обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0, ООО "Топаз-электро", г. Волгодонск, 2013 г."

- "Протокол "Топаз" для обмена данными между системой управления и топливораздаточной колонкой (измерительной установкой). Версия 1.7 (общая часть – версия 1.17), ООО "Топаз-электро", г.Волгодонск, 2013г."



Основные параметры и функции:

  • управление отпуском топлива;
  • выдача на индикаторные табло информации о готовности колонки к отпуску с указанием заданного количества, либо символов режима "до полного бака";
  • подсчет количества и стоимости отпущенного топлива;
  • выдача на индикаторные табло информации о цене, количестве и стоимости отпущенного топлива;
  • выдача на индикаторные табло служебной информации;
  • отключение насосного агрегата ТРК при отсутствии импульсов от одного из каналов ДРТ типа "двухканальный";
  • управление клапанами снижения расхода, магнитными пускателями;
  • настройка параметров работы устройства дистанционно по интерфейсу RS-485;
  • сохранение параметров устройства, результатов отпуска и суммарных счетчиков после отключения электропитания в течение неограниченного времени;
  • возможность электронной юстировки ТРК;
  • регистрация количества операций с юстировочным коэффициентом;
  • регистрация количества обновлений программного обеспечения;
  • измерение температуры внутри устройства;
  • выдача системе управления служебной информации;
  • выдача системе управления информации о температуре топлива (при использовании устройства "Топаз-306МТ");
  • включение и отключение по команде от системы управления внешнего освещения табло колонки и подсветки ЖКИ - табло.



Блок управления позволяет:

  •     принимать величину заказа через клавиатуру преднабора дозы;
  •     управлять системой отбора паров через модуль "Топаз-252-02";
  •     управлять ТРК с производительностью рукавов 130 и 350 л/мин;
  •     управлять ТРК с сателлитными рукавами;
  •     работать с частотными преобразователями "Топаз-252" для электродвигателей моноблоков насосных.
