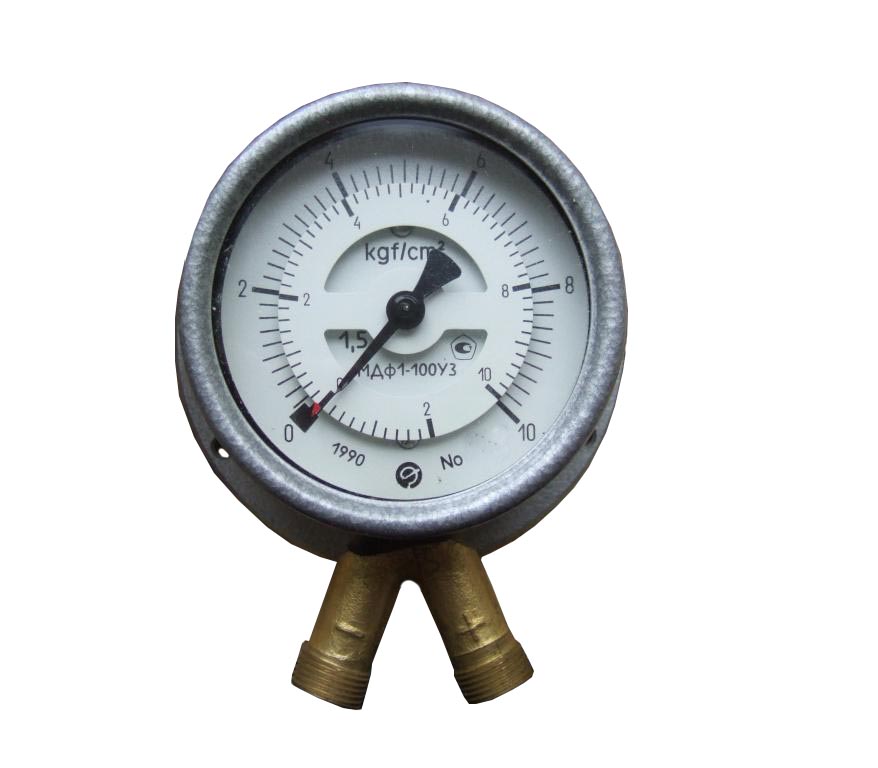

Манометр МДФ1-100 (0-10 кгс/см2)
Описание
Дифманометр ( манометр) МДФ1-100 обеспечивает одновременное измерение давления разности этих давлений в двух различных системах (жидкость, газ или пар).
Дифманометр ( манометр) МДФ1-100 конструктивное исполнение:
В манометре дифференциальном МДФ-1 находятся две трубчатые пружины и два самостоятельных трибко-секторных механизма, один из которых связан с показывающей стрелкой, а второй — с вращающимся диском, имеющим указатель для отсчета по неподвижной шкале значения одного из измеряемых давлений.
Диск расположен соосно с неподвижной шкалой и имеет градуировку, аналогичную градуировке этой шкалы.
Разность давлений определяется по положению показывающей стрелки относительно шкалы диска дифманометра МДФ1-100.
