Насосы типа К

Описание

Теххарактеристика насосов типа К

Насосы типа К и агрегаты электронасосные на их базе предназначены для перекачивания нефтепродуктов температурой от минус 40 до плюс 50°С, вязкостью до 10 -4 м2 /с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.

Насосы и агрегаты электронасосные типа К предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ Р 51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.

Конструктивное исполнение: Насос - центробежный, консольный, одноступенчатый, горизонтальный. Тип комплектующего уплотнения - торцовое (двойное).

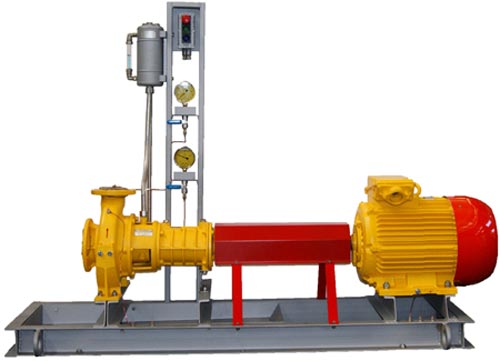

Наличие мест под установку датчиков контроля температуры подшипников насоса, датчика вибрации, датчика "сухого хода", датчиков контроля уровня охлаждающей жидкости в сосуде-бачке. Агрегат электронасосный - состоит из насоса и электродвигателя взрывозащищенного исполнения, смонтированных на одной раме и соединенных между собой с помощью специальной муфты (двойного шарнира), что обеспечивает возможность быстрого ремонта насоса без демонтажа электродвигателя и отсоединения насоса от системы трубопроводов.

Комплектация. Изделия комплектуются:
- приборами контроля давления: манометром, мановакуумметром;
- ответными фланцами в соответствии с ГОСТ 12815- 80.
*Пост управления взрывозащищенного исполнения тип ПВК15 или тип ПВК35 - поставляется по требованию заказчика.
По требованию заказчика насосы могут комплектоваться компенсаторами, запорно-регулирующей арматурой, шкафом управления и защиты.

Внимание!
На базе агрегатов электронасосных изготавливаются станции "Каскад" с автоматизированной системой управления в соответствии с требованиями безопасности согласно ГОСТ Р 72543 -2007, ГОСТ12.2.003-91, ГОСТ12.1.019-79, "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03, "Правил промышленной безопасности для нефтеперерабатывающих производств" ПБ 09-563-03, "Правил промышленной безопасности нефтебаз и складов нефтепродуктов" ПБ 09-560-03, "Правил устройства электроустановок" ПУЭ (гл. 7. 3) (см. раздел "Станции "Каскад" на нашем сайте).

Климатическое исполнение: Насосы и агрегаты электронасосные типа К изготавливаются в климатическом исполнении У категории размещения 2 ГОСТ 15150-69.

Область применения

- нефтехимические и нефтеперерабатывающие производства;
- технологические линии для подачи топлива и перекачивания нефтепродуктов;
- перекачивающие насосные станции;
- технологические процессы;
- нефтебазы;
- АЗС;
- системы экстрагирования масла.

Условное обозначение: Насос (Агрегат электронасосный) К125-80-200Е У2, где К - консольный, 125 - диаметр всасывающего патрубка, мм, 80 - диаметр напорного патрубка, мм, 200 - номинальный диаметр колеса рабочего, мм, Е - для перекачивания жидкостей во взрывоопасных зонах, У - климатическое исполнение, 2 - категория размещения

Внимание! Основные требования по эксплуатации, монтажу, техническому обслуживанию согласно руководству по эксплуатации.

Технические характеристики:

Типоразмер насоса (агрегата) Подача,м3/ч (л/с) Напор,м КПД насоса,  % Допускаемый кавитационный запас, м, не более Мощность электродвигателя, кВт Частота вращения,об/мин Масса, кг
К 100-80-160Е 100(27,8) 32 60 4,5 15 2900 350
К 125-80-200Е 150(41,6) 40 60 5,5 37 485
К 200-125-250Е–Б* 300 (83,3) 50 60 6,5 55 600
К 200-125-250Е 300 (83,3) 40 50
К 200-125-250Е 300 (83,3) 50 60 75 850

 Частота тока- 50Гц
Наибольшее допустимое избыточное давление перекачиваемой жидкости на входе в насос - 3кгс/см2 (0,3МПа).
* К 200-125-250Е - Б - для перекачивания бензина и других нефтепродуктов плотностью до 750кг/м3.
