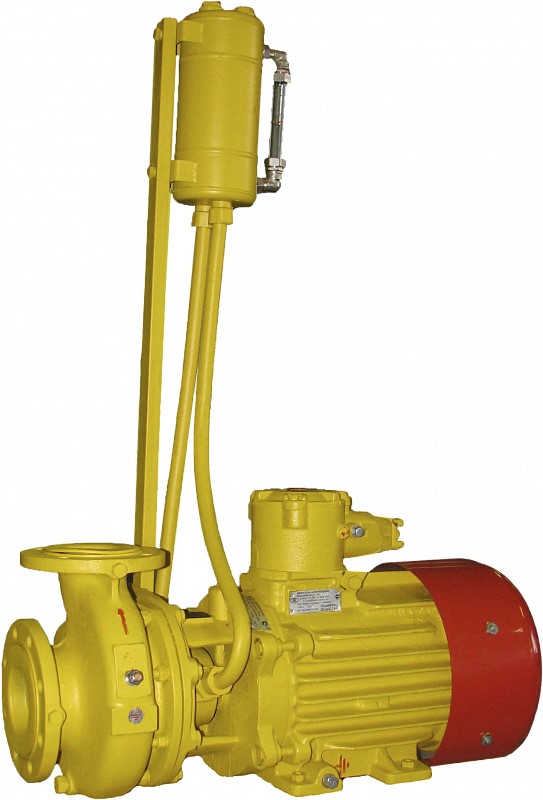

Насос КМ 100-80-170Е-М-ТД-У2 (двойное торц. уплотн)

предназначен для перекачивания нефтепродуктов температурой от - 40 до + 50° С, вязкостью до 10-4 м2/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.
Насос КМ 100-80-170Е-М-ТД-У2 (двойное торц. уплотн)
Запросить цену Купить в 1 клик
Мощность, кВт
11
Описание

Электронасос КМ 100-80-170Е м ТД У2 предназначен для перекачивания нефтепродуктов температурой от - 40 до + 50° С, вязкостью до 10-4 м2/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.
Исполнение
• центробежный, консольный, моноблочный, одноступенчатый, горизонтальный;
• климатическое исполнении (У), категория размещения 2 по ГОСТ 15150-69;
• с торцовым уплотнением.
Область применения
• нефтехимические и нефтеперерабатывающие производства;
• технологические линии для подачи топлива и перекачивания нефтепродуктов;
• перекачивающие насосные станции;
• технологические процессы;
• нефтебазы;
• АЗС;
• системы экстрагирования масла.

Электронасос КМ 100-80-170Е-м-ТД-У2
ТУ3631-120-75666544-2007
К–консольный;
М–моноблочный;
100–диаметр всасывающего патрубка, мм;
80–диаметр нагнетательного патрубка, мм;
170–номинальный диаметр рабочего колеса, мм;
Е–перекачивание жидкостей
во взрывопожароопасных зонах;
м–наличие системы охлаждения;
ТД–уплотнение торцовое двойное;
У–климатическое исполнение;
2–категория размещения.



Технические характеристики электронасоса КМ 100-80-170Е-м-ТД-У2

Типоразмер электронасоса

Подача, м3/ч (л/с)

Напор, м

КПД электро-
насоса, %

Допускаемый кавитационный запас, (не более), м

Мощность электродвигателя, кВт

Номинальный ток, А

Масса, кг

Объем, м3

КМ 100-80-170Е-м-ТД-У2

100,0 (27,8)

25

57

4,5

11,0

21,1

170

0,37

Частота вращения - 2900 об/мин
Напряжение сети - 380 В

Габаритные и присоединительные размеры электронасосов КМ 100-80-170Е-м-ТД-У2

 Основные требования к монтажу электронасоса КМ 100-80-170Е-м-ТД-У2
- всасывающий и напорный трубопроводы должны иметь неподвижные опоры, установленные на расстоянии не более 1 метра от входа и выхода электронасоса, исключающие передачу усилий на патрубки электронасоса;
- монтаж электронасоса должен производиться с учетом выполнения условий, обеспечивающих заполненность всасывающей линии при повторном включении;
- крепление электронасоса - жесткое;
- возможна установка электронасосов без рамы на бетонное основание, которое должно быть выполнено с учетом перепада по высоте опорных плоскостей лап корпуса насоса и электродвигателя.

Шумовые и вибрационные характеристики при работе электронасоса КМ 100-80-170Е-м-ТД-У2

Типоразмер электронасоса

Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами, Гц

Уровни звука и эквивалентные уровни звука, дБ А

Среднеквадратическое значение виброскорости, мм/с, не более

63

125

250

500

1000

2000

4000

8000

КМ 100-80-170Е-м-ТД-У2

98

94

91

88

85

83

81

79

90

2,8

Марка применяемого торцового уплотнения в электронасосе КМ 100-80-170Е-м-ТД-У2

Типоразмер электронасоса

Марка применяемого торцового уплотнения

КМ 100-80-170Е-м-ТД-У2

M-M3N/38EBPGG*

*ВНИМАНИЕ!!! Ввиду возможной модернизации изделия, завод-изготовитель оставляет за собой право изменять марку уплотнения. Марку торцового уплотнения необходимо уточнить при заказе.

Упаковка электронасоса КМ 100-80-170Е-м-ТД-У2

Упаковка - Стрейч пленка материал РЭ170А трехслойная, прозрачная глянцевая, двусторонняя.
