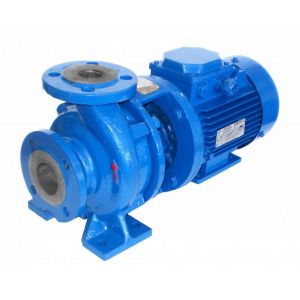

Насос КМ 40-32-160-Е
Электронасос КМ 40-32-160Е предназначен для перекачивания нефтепродуктов температурой от - 40 до + 50° С, вязкостью до 10-4 м2/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.
Исполнение
• центробежный, консольный, моноблочный, одноступенчатый, горизонтальный;
• климатическое исполнении (У), категория размещения 2 по ГОСТ 15150-69;
• с торцовым уплотнением.
Область применения
• нефтехимические и нефтеперерабатывающие производства;
• технологические линии для подачи топлива и перекачивания нефтепродуктов;
• перекачивающие насосные станции;
• технологические процессы;
• нефтебазы;
• АЗС;
• системы экстрагирования масла.
|
Электронасос КМ 40-32-160Е-Т3-У2 |
Технические характеристики электронасоса КМ 40-32-160Е-Т3-У2
|
Типоразмер электронасоса |
Подача, м3/ч (л/с) |
Напор, м |
КПД электро- |
Допускаемый кавитационный запас, (не более), м |
Мощность электродвигателя, кВт |
Номинальный ток, А |
Масса, кг |
Объем, м3 |
|
КМ 40-32-160Е-Т3-У2 |
6 (1,6) |
28 |
41 |
3,5 |
1,1 |
2,55 |
30 |
0,03 |
Частота вращения - 2900 об/мин
Напряжение сети - 380 В
Основные требования к монтажу электронасоса КМ 40-32-160Е-Т3-У2
- всасывающий и напорный трубопроводы должны иметь неподвижные опоры, установленные на расстоянии не более 1 метра от входа и выхода электронасоса, исключающие передачу усилий на патрубки электронасоса;
- монтаж электронасоса должен производиться с учетом выполнения условий, обеспечивающих заполненность всасывающей линии при повторном включении;
- крепление электронасоса - жесткое;
- возможна установка электронасосов без рамы на бетонное основание, которое должно быть выполнено с учетом перепада по высоте опорных плоскостей лап корпуса насоса и электродвигателя.
Шумовые и вибрационные характеристики при работе электронасоса КМ 40-32-160Е-Т3-У2
|
Типоразмер электронасоса |
Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами, Гц |
Уровни звука и эквивалентные уровни звука, дБ А |
Среднеквадратическое значение виброскорости, мм/с, не более |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
КМ 40-32-160Е-Т3-У2 |
85 |
82 |
79 |
76 |
73 |
71 |
69 |
67 |
78 |
2,5 |
Марка применяемого торцового уплотнения в электронасосе КМ 40-32-160Е-Т3-У2
|
Типоразмер электронасоса |
Марка применяемого торцового уплотнения |
|
КМ 40-32-160Е-Т3-У2 |
RN NU20* |
*ВНИМАНИЕ!!! Ввиду возможной модернизации изделия, завод-изготовитель оставляет за собой право изменять марку уплотнения. Марку торцового уплотнения необходимо уточнить при заказе.
Упаковка электронасоса КМ 40-32-160Е-Т3-У2
Упаковка - Стрейч пленка материал РЭ170А трехслойная, прозрачная глянцевая, двусторонняя.
