Насос ОДН 130-100-75 УТ24
Технические характеристики товара "УОДН 130-100-75"
| Подача (мин. - ном. - макс.), м³/час | 20…70 |
| Напор (мин. - ном. - макс.), м.в.ст. | 18 ... 8 |
| Высота всасывания, м | 8 |
| Мощность привода, кВт | 5,5 |
| Частота вращения вала, об./мин. | 3000(-150) |
| Температура перекачиваемой жидкости, °С | от -20 до +90* |
| Плотность перекачиваемой жидкости, кг/м³ | до 1000 |
Описание
УОДН 130-100-75 применяется: для перекачки бензина, дизтоплива, мазута и других нефтепродуктов, для зачистки сливных ям и т.д., при откачке нефтепродуктов из заглубленных резервуаров.
Насосная установка используется в проекте нефтеналивной эстакады «Сковородино», Амурская область (Терминал по загрузке ж/д цистерн сырой нефтью. Отправка вагонов на СпецНефтеПорт «Козьмино» г. Находка).

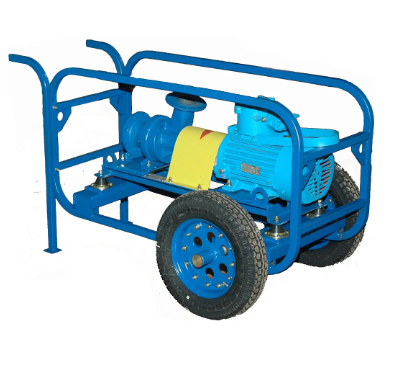

УОДН 130-100-75 изготавливается также в передвижном варианте - электропомпа.
Карта заказа оседиагонального насоса и насосной установки
|
Код |
Значение |
|
1 |
Тип установки |
|
УОДН |
Установка оседиагонального насоса |
|
ОДН |
Оседиагональный насос |
|
2 |
Диаметр рабочего колеса |
|
130 |
130 мм. |
|
3 |
Диаметр условного прохода входного фланца |
|
100 |
Ду 100 мм. |
|
4 |
Диаметр условного прохода выходного фланца |
|
75 |
Ду 75 мм. |
|
5 |
Исполнение по материалу |
|
– |
Конструкционная сталь |
|
К |
Нержавеющая сталь |
|
6 |
Расположение выходного патрубка |
|
– |
Горизонтальное |
|
В |
Вертикальное |
|
7 |
Мощность электродвигателя |
|
5,5 |
5,5 кВт |
|
8 |
Тип уплотнения |
|
М |
Манжетное |
|
Т |
Торцовое 24 УТ |
|
9 |
Вариант исполнения |
|
– |
Стандартное исполнение |
|
П |
Передвижная установка |
Пример обозначения при заказе
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
УОДН |
130 |
100 |
75 |
К |
В |
5,5 |
Т |
П |
|
ОДН |
130 |
100 |
75 |
К |
В |
– |
Т |
– |
Особенности оседиагональной (шнековой) насосной установки
- высокая устойчивость к абразивному износу;
• работа в условиях высокой кавитации;
• идеальное решение для перевалки товарной нефти.
Комплектация насосной установки УОДН 130-100-75
- манжетное либо торцовое уплотнение;
- взрывозащищенный электродвигатель;
- маслобензостойкие рукава;
- рамный каркас на колесах (по требованию заказчика).
