Датчик Сигнал-03. ДП исп. 1(пропан, бутан)
предназначен для непрерывного измерения довзрывных концентраций пропана (C3H8) в воздухе
Описание

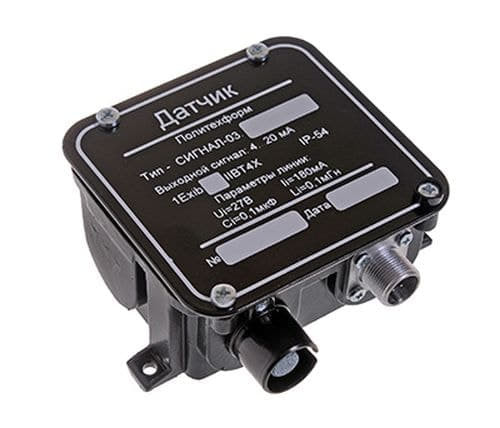

Датчик Сигнал-03.ДП предназначен для непрерывного измерения довзрывных концентраций пропана (C3H8) в воздухе.
Датчики ДП обеспечивают непрерывное преобразование значений концентрации измеряемого компонента в анализируемой среде в электрический унифицированный аналоговый токовый выходной сигнал (4...20) мА для дистанционной передачи в БИ газоанализатора.
Принцип работы датчиков с термокаталитическим сенсором (ТКС) основан на изменении электрического сопротивления материала сенсора датчика вследствие его нагрева за счёт тепла, выделяющегося при протекании термохимической реакции горения газа в присутствии катализатора.
Технические характеристики:
| Наименование характеристики | Значение характеристики |
|---|---|
| Измеряемые компоненты | ВОГ (взрывоопасные газы) |
| Диапазон измерений, % НКПР | 0 ... 45 |
| Диапазон показаний, % НКПР | 0 ... 45 |
| Пределы допускаемой основной абсолютной погрешности, % НКПР | плюс-минус 5 |
| Время прогрева, мин | 30 |
| Время установления показаний Т90, с | 60 |
| Время срабатывания звуковой сигнализации, с, не более | 10 |
| Предел допускаемой дополнительной погрешности: | |
| - от изменения температуры окружающего воздуха на каждые 10 С от нормальной температуры (20 С), доля основной погрешности | 0,5 |
| - от изменения напряжения питающей сети в пределах от -10 до +10 % от номинального значения (220 В), в долях от пределов допускаемой основной погрешности | 0,5 |
| - от изменения относительной влажности окружающего воздуха до 95 % при 35 С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Нестабильность показаний газоанализаторов в течение 1 ч, %, не более | плюс-минус 3 |
| Значения содержаний измеряемого компонента на установленных порогах срабатывания сигнализации, % НКПР: - порог 1 - порог 2 - порог 3 |
10 20 возможна установка 30 или 50 |
| Способ подачи контролируемой среды к сенсору датчика | конвекционный |
| Габаритные размеры датчика (длина х ширина х высота), мм, не более | 120 х 210 х 160 |
| Масса датчика, кг, не более | 0,42 |
| Степень защиты оболочки датчика | IP54 |
Метрологические характеристики:
| Параметр | Единица измерения, диапазон измерений | Свпи* | Снорм**, мг/м3 | Модель датчика |
|---|---|---|---|---|
| Концентрация углеводородов (УВ) в воздухе | 0...45 % НКПР | 50 % НКПР | -- | Датчик термокаталитический ДМ, ДП, ДБ ГКПС17.41.00.000 |
| * концентрация, соответствующая верхнему пределу диапазона индикации. ** концентрация, соответствующая верхнему пределу поддиапазона измерений для которого определена приведенная погрешность измерения. |
||||
