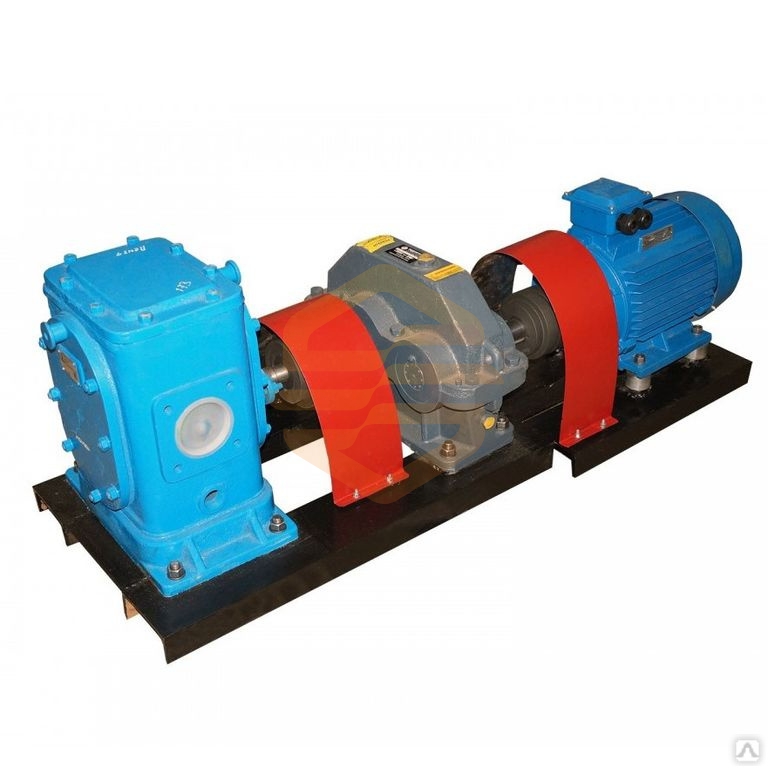

Агрегат битумный ДС-125 с дв. 7,5 Квт.
Агрегат насосный битумный ДС-125-ПУ (насос ДС-125, редуктор, двигатель 7,5 кВт, 500 л/мин) с пультом управления предназначен для перекачивания органических вяжущих материалов (битумов различных марок, битумных эмульсий, масел минеральных, дёгтей, мазут и т.п.) вязкостью от 20 до 3500 мм2/сек. и температурой не более 180 °С.
Битумный агрегат ДС-125-ПУ (насос ДС-125, редуктор, двигатель 7,5 кВт, 500 л/мин) представляет собой сварную рамную конструкцию с установленными на ней насосом ДС-125, электродвигателем мощностью 7,5 кВт на 1500 об/мин, редуктором 1ЦУ-160-3,15 и пультом управления. Электродвигатель соединён с насосом с помощью муфты, закрытой кожухом.
Насос битумный ДС-125 имеет паровую рубашку обогрева для подогревания паром и предотвращает застывание битума во время перекачивания.
Насосы для битума ДС125 используются в стационарных установках на Асфальто-бетонных заводах и в передвижных битумовозах.
Перед пуском агрегата ДС-125 необходимо прогреть насос ДС-125 и трубопроводы, а также проверить насос на лёгкость вращения.
Произвести пуск агрегата в холостую – с открытыми кранами нагнетательной магистрали, затем медленно открыть кран на всасывающей магистрали. По окончании работы выключить агрегат, затем методом реверсирования электродвигателя слить остатки перекачиваемой жидкости из корпуса насоса и трубопроводов.
|
Характеристики насоса (агрегата) для битума |
|
|
Тип электродвигателя |
Рамная конструкция с асинхронным трёхфазным двигателем переменного тока |
|
Номинальная частота вращения, об/мин |
1500 |
|
Мощность номинальная, кВт |
7,5 или 11 (в зависимости от установленного насоса) |
|
Редуктор цилиндрический одноступенчатый |
1ЦУ160-3.15 |
|
Тип насоса |
Насос шестерёнчатый |
|
Расчетная производительность агрегата, л/мин |
300-500 при кинематической 120-150 мм2/с, давлении 0,6 МПа |
|
Вязкость перекачиваемой жидкости, мм2/с |
20-3500 |
|
Условная кинематическая вязкость жидкости, мм2/с |
Не более 100 |
|
Давление нагнетания, МПа |
Не более 0,6 |
|
Диаметр условного прохода на всасывании и нагнетании, мм |
80 |
|
Максимально допустимое давление теплоносителя, МПа |
0,8 |
|
Температура теплоносителя, °С |
Не более 180 |
|
Давление на входе в насос, МПа |
Не менее 0,01 |
|
Класс чистоты перекачиваемого материала по ГОСТ 17216-71 |
17 |
