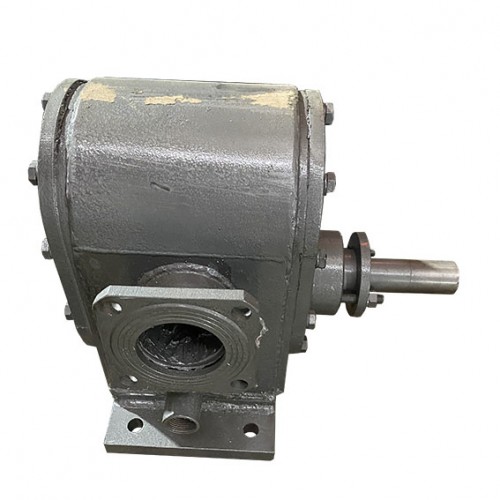

Насос битумный ДЗ-212
Насос битумный ДЗ-212 (Q= 500 л/мин) используется при перекачивании органических вяжущих продуктов (различные битумы, битумные эмульсии, масла, дегти, гудроны и др.) вязкостью до3500 мм2/с и рабочей температурой не более 200°C . Корпус насоса ДЗ-212 сварной, выполнен из листового проката. Битумный насос ДЗ-212 обогревается с помощью пропускания разогретого теплоносителя через межстенное пространство корпуса. Для этого в корпусе насоса предусмотрено два патрубка для впуска и выпуска теплоносителя. В качестве теплоносителя используются пар или масло. Принцип работы: при вращении шестерен насоса ДЗ-212 происходит заполнение перекачиваемой жидкостью межзубового пространства, перенос жидкости на другую сторону насоса и выдавливание в напорную магистраль.
|
Наименование показателей |
Значение |
|
Давление на входе в насос МПа (кгс/см2), не менее |
0,01 (0,1) |
|
Давление нагнетания, МПа (кгс/см2) не более |
0,6 (6) |
|
Предварительный нагрев насоса |
С помощью пара или жидкого теплоностеля, электрообогрев |
|
Номинальная подача, * л/мин (м3/час) не менее |
500 (30) |
|
Номинальная частита вращения, ** об/мин |
460 |
|
Диаметр условного прохода, мм |
80 |
|
Давление теплоносителя, МПа (кгс/см2), не более |
0,8 (8) |
|
Температура теплоносителя, 0 С, не более |
180 |
|
КПД, не менее |
0,8 |
|
Коэффициент регулирования при производительности 500 л/мин и давлении 6 кГс/см2, кВт |
7,5 |
|
Габаритные размеры, мм: - длина - ширина - высота |
548 346 395 |
|
Масса , кг |
125 + 10 |
Корпус насоса ДЗ-212 - сварной из металлопроката, имеет паровую рубашку (полость для теплоносителя). На боковых поверхностях корпуса имеются два патрубка с фланцами для крепления арматуры всасывающего и нагнетающего трубопроводов, а также два патрубка для присоединения арматуры паропровода (теплоносителя). В корпусе предусмотрены расточки, в которых размещены вставки и рабочие части роторов.
