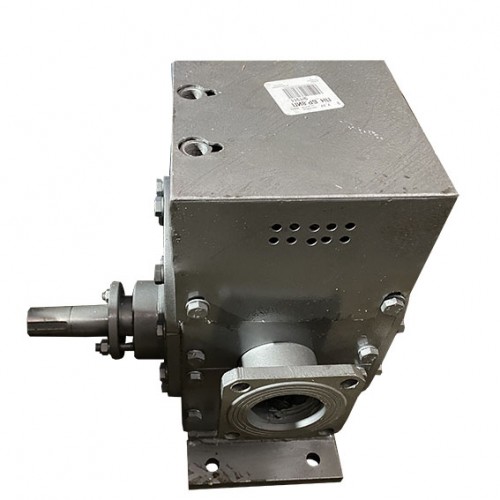

Насос ДЗ 212 с эл. подогревом и ПУ
используется при перекачивании битума на АБЗ и других органических вяжущих продуктов (битумные эмульсии, масла, дегти, гудроны и др.) вязкостью до 3500 мм2/с и рабочей температурой не более 200°C .
Описание
Насос битумный ДЗ-212 с электрообогревом используется при перекачивании битума на АБЗ и других органических вяжущих продуктов (битумные эмульсии, масла, дегти, гудроны и др.) вязкостью до 3500 мм2/с и рабочей температурой не более 200°C .
Корпус битумного насоса ДЗ-212 сварной, выполнен из листового проката.
Битумный насос обогревается с помощью электрообогрева.
Принцип работы битумного насоса: при вращении шестерен насоса ДЗ-212 происходит заполнение перекачиваемой жидкостью межзубового пространства, перенос жидкости на другую сторону насоса и выдавливание в напорную магистраль.
Возможно агрегатирование насоса ДЗ-212 с электроподогревом электродвигателями 7,5 или 11 кВт, установка редукционного крана для регулирования производительности насоса ДЗ-212.
Дополнительно поставляем редукторы цилиндрические для сборки битумного агрегата, электродвигатели, соединительные муфты (пальцево-втулочные) для агрегатирования насоса, рамы для агрегатирования.
|
Наименование показателей |
Значение |
|
Давление на входе в насос МПа (кгс/см2), не менее |
0,01 (0,1) |
|
Давление нагнетания, МПа (кгс/см2) не более |
0,6 (6) |
|
Предварительный нагрев насоса |
электрообогрев |
|
Номинальная подача, * л/мин (м3/час) не менее |
500 (30) |
|
Номинальная частота вращения, ** об/мин |
460 |
|
Диаметр условного прохода, мм |
80 |
|
КПД, не менее |
0,8 |
|
Габаритные размеры, мм: - длина - ширина - высота |
548 346 395 |
|
Масса , кг |
125 + 10 |
Электрообогрев насоса битумного ДЗ-212 (ДШАК.681872.009) предназначен для разогрева насоса битумного, изготовленного для работы в комплекте с системой электрообогрева. Система электрообогрева изготовлена в климатическом исполнении УХЛ категории 1 для эксплуатации на открытом воздухе при температуре от 274 К (+1 С) до 308 К (+35 С) с номинальной влажностью воздуха до 98% при рабочем значении атмосферного давления от 86,6 кПа (650 мм.рт.ст.) до 106,76 кПа (800 мм.рт.ст.) по ГОСТ 15150. Питание системы электрообогрева от трехфазной сети с нулевым проводом переменного тока напряжением 380 В, частоты 50 Гц при колебаниях напряжения питающей сети +10%. Нормы качества электрической энергии по ГОСТ 13109. Система электрообогрева одновременно осуществляет управление электроприводом насоса. Потребляемая электрическая мощность, кВт, не более 3. Рабочая температура нагрева насоса (+ 120 С) поддерживается в автоматическом режиме с пределами допустимого отклонения +5 С. Время нагрева насоса до температуры 120 С, не более 35 мин. Включение и выключение устройства обогрева ручное. Рабочая зона вокруг насоса должна быть ограждена и содержаться в чистоте, при работе в ночное время – освещена. Электрооборудование системы электрообогрева защищено кожухом и должно быть установлено под навесом для защиты от атмосферных осадков.
