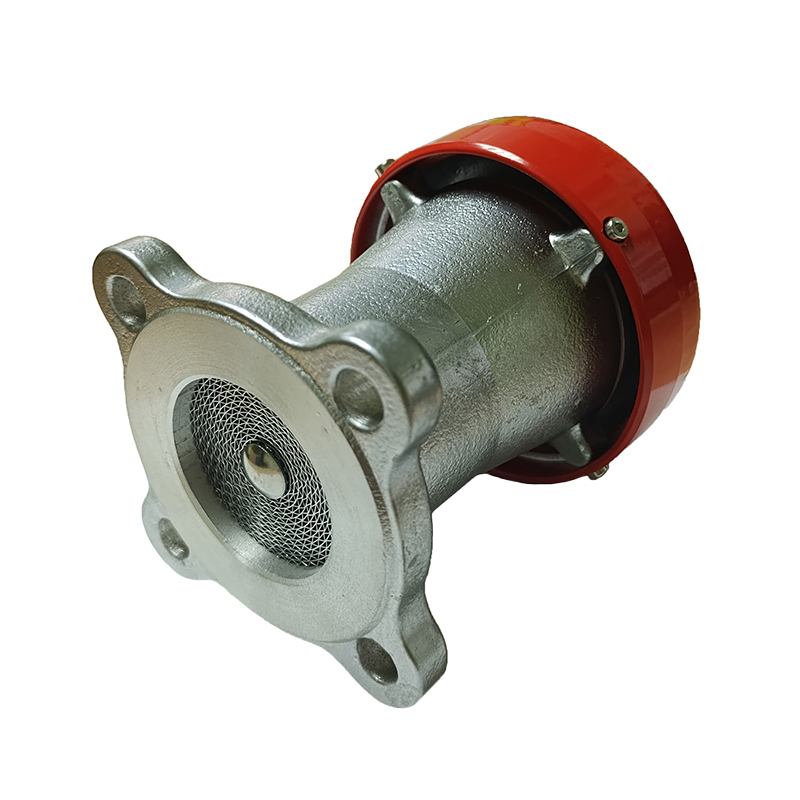

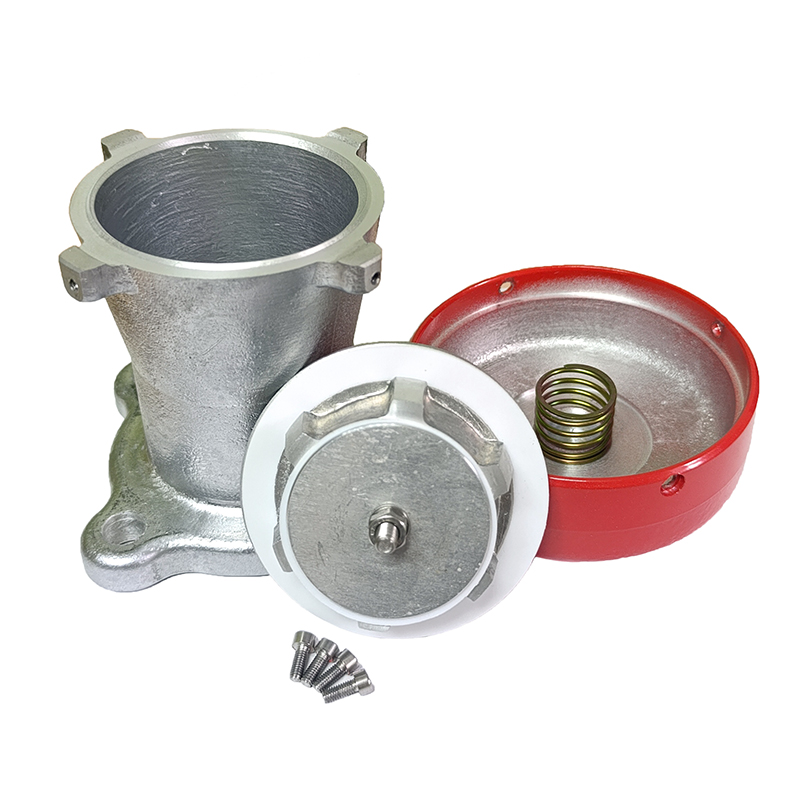

Клапан дыхательный СМДК-50 УХЛ
- СМДК-50 УХЛ устанавливается на линии деаэрации резервуаров АЗС.
Предназначен для регулирования давления паров светлых нефтепродуктов в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды, предотвращает попадание искр и пламени в резервуары.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливается в исполнении УХЛ (умеренный и холодный климат) категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
СМДК-50 УХЛ ТУ 28.99.39-001-96257465-2023
50 - условный проход
УХЛ – климатическое исполнение
Основные параметры и размеры клапана должны соответствовать значениям, указанным в таблице 1.
Таблица 1
|
Наименование параметра |
СМДК-50 УХЛ |
|
Условный проход DN, мм |
50 |
|
Пропускная способность, м /ч |
22 |
|
Давление срабатывания, мм вод. ст. |
1600-1800 (160-180) |
|
Вакуум срабатывания, мм вод. ст. |
200-250 (20-25) |
|
Температурный диапазон, град. Ц |
-50....+50 |
|
Материал корпуса и тарелок |
АМГ, AISI304 |
|
Материал огнепреграждающего элемента |
Лента 8011 Н 0,2х60 РЛ ГОСТ 13726 |
|
Габаритные размеры, мм, не более |
-длина -ширина -высота |
|
Масса, кг, не более |
1,5±0,1 |
