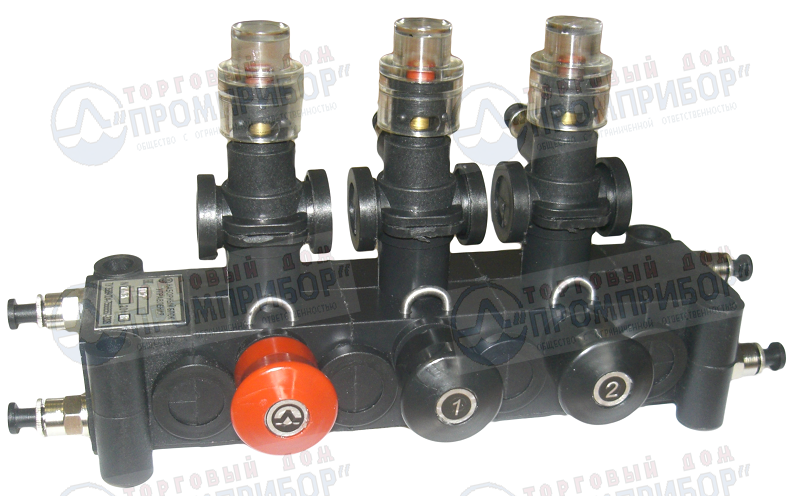

Наборный блок управления (928.00.00.00-02)

Устанавливается на автомобильных средствах транспортирования и заправки светлых нефтепродуктов и авиационных топлив. Наборный блок предназначен для управления по пневмолиниям донными клапанами, пневматическими ограничителями уровня налива, дыхательными устройствами и клапанами системы рециркуляции автоцистерны для осуществления технологических операций налива/слива продукта.

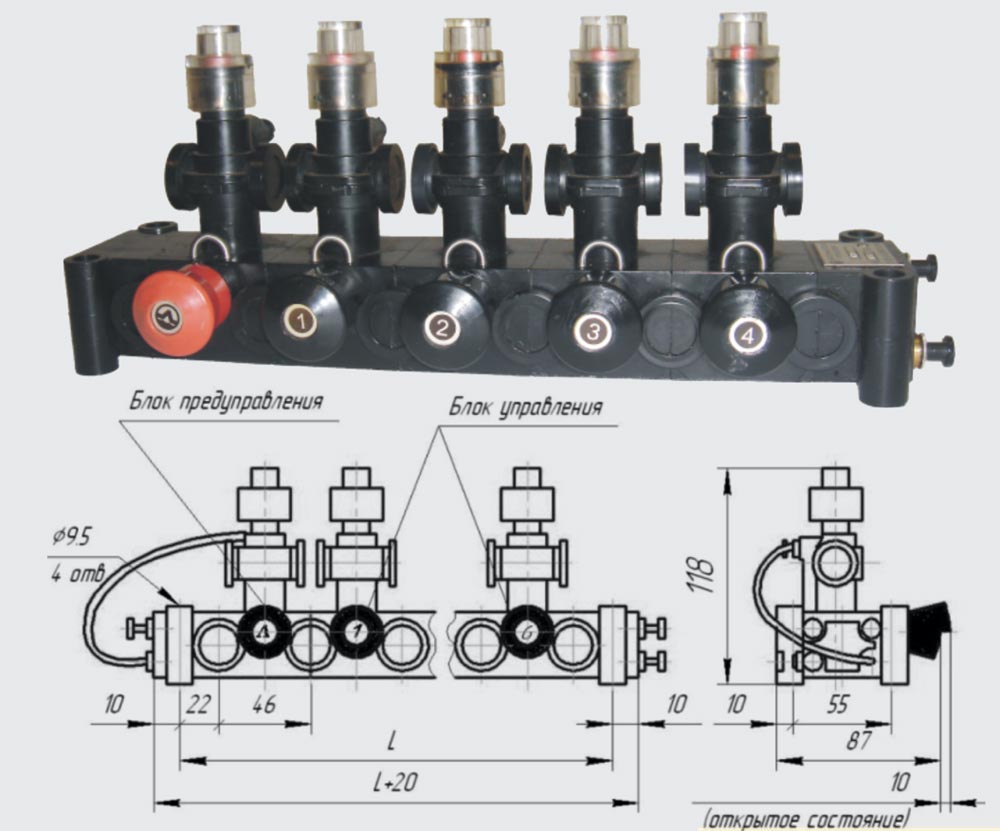

Наборный блок состоит из: элемента управления дыхательной системой (элемент предуправления) и элементов управления донными клапанами. Элементы предуправления располагаются крайними слева и имеют цвет кнопки отличный от остальных элементов управления донными клапанами.

В случае возникновения нештатной ситуации имеется возможность остановить процессы налива или слива путем нажатия на кнопку элемента предуправления. При этом происходит автоматическое закрытие всех донных и дыхательный клапанов. При нажатии на кнопку управления соответствующего клапана происходит закрытие только этого клапана.

Наборные блоки управления предназначены для эксплуатации в умеренном климате У, категории размещения 2 по ГОСТ 15150-69 для работы при температуре окружающего воздуха от плюс 50°С до минус 40°С и относительной влажности до 100%. Наборные блоки управления 928.00.00.00-02 рассчитаны на рабочее давление 0,55 МПа. Наборные блоки управления 928.00.00.00-02 изготовлены по ТУ 3689-004-75666567-2008.
