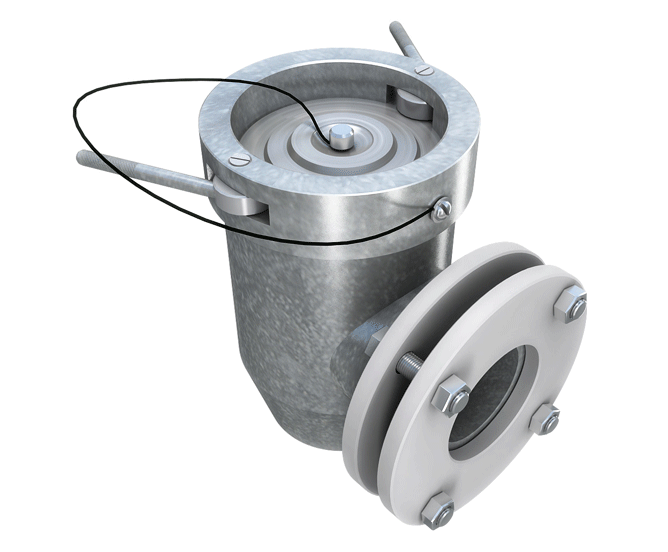

Узел наполнения УН-80К

Узел наполнения является соединительным звеном между патрубком рукава автомобильной цистерны (АЦ) и трубопроводом линии наполнения резервуара.

Конструкция представляет собой топливный гидрозатвор, который препятствует распространению пламени по линии наполнения резервуара.

Узел наполнения состоит из следующих основных частей:

— (Корпус узла наполнения изготовлен из алюминиевого сплава, служит для ступенчатого перелива нефтепродукта в трубопровод наполнения через поплавковый клапан;)

— (Зажимное эксцентриковое кулачковое устройство предназначено для фиксации патрубка рукава АЦ в сливной муфте;)

— (Крышка закрывает сливную муфту в нерабочем состоянии;)

— (Клапан поплавковый предназначен для пропуска нефтепродукта только в одном направлении является самозакрывающимся устройством при окончании операции слива из АЦ.)
