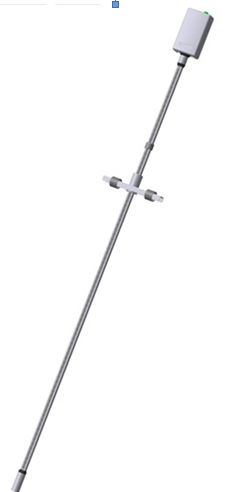

Топливомер ПТ-041

Особенности топливомера  ПТ-041:

– Инструмент позволяет измерять остаток топлива в баках грузовиков отечественного и зарубежного производства любого объема с любой формой бака.

– Измерение уровня топлива в баке выполняется через заливную горловину, без установки  на бак дополнительного оборудования. При этом горловина является базой или точкой начала отсчетов.

– Линейка топливомера фиксируется посредине горловины и опускается в бак по направляющей под углом наклона горловины.

– Топливомером измеряется расстояние от горловины до поверхности топлива.

– Для выполнения измерения на конце линейки топливомера установлен бесконтактный оптико-электронный датчик касания поверхности топлива. Датчик позволяет фиксировать касание под углом с поверхностью топлива с точностью 1 мм.

– Датчик касания надежен, не имеет механических элементов, позволяет фиксировать касание с любыми видами топлива, при этом измерения абсолютно безопасны.

– На линейке измерителя есть скользящее кольцо. Когда линейка прибора опускается в бак, кольцо упирается в направляющую и смещается по линейке.

– При касании датчика с поверхностью топлива раздается звуковой сигнал, который дублируется световым сигналом. При этом положение скользящего кольца фиксирует замеряемое расстояние в миллиметрах.

– Перевод замеренного расстояния из мм в литры выполняется по тарировочной таблице на бак.

– Примеры тарировочных таблиц на разную технику можно скачать здесь –Инструкции ( упр.) для составления таблиц .

– Для универсальности применения топливомера и проведения замеров в баках с разными горловинами, направляющая имеет  упоры. Эти упоры можно передвинуть по планке направляющей и задать диаметр заливной  горловины.

– В корпусе на конце линейки размещена электронная схема датчика касания с выключателем, индикаторами и батарейками. На  верхней стенке корпуса расположен выключатель и звуковой излучатель. На боковой стенке зеленый светодиод – индикатор исправности, красный дублирует срабатывание звукового сигнала.

– Универсальность, простота и высокая точность замеров

– Это единственный измеритель, позволяющий выполнить замеры под углом к поверхности топлива.

При измерениях его не нужно опускать до дна бака, а потом протирать с него остатки топлива.

Принцип работы:

Процесс измерения топливомером очень простой и занимает не более 10 секунд. Надо включить топливомер, установить направляющую на горловину и опустить измерительную трубку в бак до появления звукового сигнала.

Когда датчик касания погрузится в топливо, буквально на 1 мм, то он сработает и выдаст сигнал касания. Если датчик поднять над топливом, сигнал прекратится. Таким образом, граница между топливом и воздухом четко фиксируется, а по линейке топливомера отмечается расстояние от горловины до поверхности топлива.

При измерениях его не нужно опускать до дна бака, а потом протирать с него остатки топлива.

Тарировочные таблицы для конкретных баков получаются расчетным путем без необходимости проливки бака реальным топливом.

Для топливомера ПТ-041 имеются таблицы на стандартные баки известных марок грузовиков: КАМАЗ, МАЗ, ЗИЛ, ГАЗ, УРАЛ, КРАЗ, БЕЛАЗ, MAN, DAF, IVECO, VOLVO, SСANIA, FREIGHTLINER и других.
